商品詳情
產品介紹

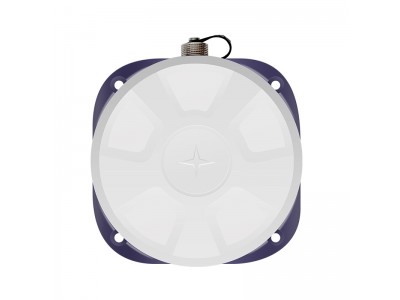

北斗三號短報文車載型終端（以下簡稱車載終端）是我司自主開發，專門為車載位置追蹤應急通信而研制的機型，采用天線主機一體化設計，集成了RDSS天線、射頻收發電路、功放電路、基帶電路等，集成度高、功耗低，配有專用的車載吸盤，安裝使用極為方便。設備內部集成可充電鋰電池，具備單獨電池供電能力，也可以通過外部供電給設備使用和給電池充電。
為適應野外、沙漠等惡劣環境，車載終端的設計充分考慮了防水、防腐蝕等要求。目前已經在公安、特種車輛等數據采集及傳輸，救援系統中得到廣泛應用
l 發射功率輸出5W；
l 直徑118mm，高度50mm；
l 防護等級：IP67；
l 默認藍牙輸出，選配全網通4G；
l 默認點煙器取電，內置電池：5000mAH/3.7V；
l 默認藍牙，選配RS232/RS485/RS422接口；
l 具備電源開關按鍵和緊急報警SOS按鍵；
l 支持連接手機APP發衛星消息/微信/手機短信
l 支持小程序掃碼添加設備/軌跡回放/微信分享給好友
l 支持電話、短信、天地衛通公眾報警信息通知
l 協議版本：北斗三代通用一體機擴展協議V1.0。
l 北斗三號數據傳輸終端
l 公安、特種車輛車載終端收發通信終端
l 各種電子產品及智能移動設備
|
|
指標 |
參數 |
|
RDSS接收部分 |
射頻輸入頻率 |
S：2491.75±8.16MHz |
|
接收靈敏度 |
≥-130dBm（8Kbps） |
|
|
≥-127.5dBm（16Kbps） |
||
|
≥-123.8dBm（24Kbps） |
||
|
RDSS發射部分 |
射頻輸出頻率 |
Lf1：1614.26±4.08MHz |
|
Lf2：1618.34±4.08MHz |
||
|
發射功率 |
37.0dBm±0.5dB（VCCPA=5.2V） |
|
|
調制相位誤差 |
≤3° |
|
|
載波抑制 |
≥30dBc |
|
|
協議版本 |
北斗用戶機數據接口協議2.1版 |
|
|
RNSS部分 |
接收頻率 |
BDS B1和GPS L1，可拓展B2a |
|
協議版本 |
NMEA0183，兼容北斗 |
|
|
藍牙部分 |
固件版本 |
4.0以上 |
|
發射功率 |
可調 |
|
|
4G部分 |
頻段 |
LTE FDD Band 1,3,5,8 |
|
LTE TDD Band 34,39,40,41 |
|
參數 |
符號 |
最小 |
標準 |
最大 |
|
鋰電池電壓 |
V |
- |
3.7 |
- |
|
鋰電池容量 |
mAh |
- |
5000 |
- |
|
充電電壓 |
V |
9 |
12 |
24 |
*該測試條件均在常溫25°C環境下；
*功放為突發工作模塊，無數據發射時，為單接收電流，只有數據發射時才有大電流通過，電源必須滿足大于20W的供電能力。
|
參數 |
最小 |
標準 |
最大 |
單位 |
|
工作溫度 |
-20 |
25 |
60 |
°C |
|
存儲溫度 |
-25 |
25 |
65 |
°C |

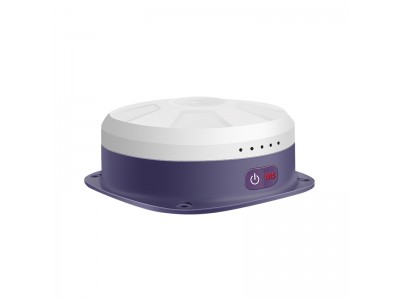

終端帶有側面出燈5個，定義參考下表
|
功能 |
顏色 |
定義 |
|
電源 |
綠色 |
設備上電亮起 |
|
定位 |
三色 |
紅色代表信號弱，藍色代表信號一般，綠色代表已定位 |
|
信號 |
三色 |
紅色代表信號弱，藍色代表信號一般，綠色代表信號強 |
|
通信 |
綠色 |
亮起1秒代表北斗發送短報文，可拓展為4G狀態燈 |
|
功能 |
綠色 |
預留，可拓展為藍牙連接燈 |
終端帶有兩個按鍵，定義參考下表
|
功能 |
按鍵類型 |
定義 |
|
電源 |
自彈式 |
按下3秒設備開機或關機 |
|
SOS |
自彈式 |
按下3秒設備進入報警模式 |
終端可完整實現RDSS定位功能、短報文通信功能，如果選配北斗/GPS雙模模塊還具有北斗、GPS定位功能，其內部基本框圖如下圖所示。
產品特點
Ø 支持點煙器取電/內置電池；
Ø 支持藍牙連接手機APP；
Ø 具備電源開關和SOS按鍵；
Ø 工作電壓為9V~24V；
Ø 支持微信小程序；
